| 新聞資訊 | 發(fā)布日期：2020-10-7 發(fā)布者：住野精工 |

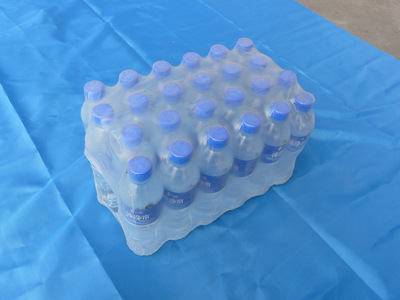

一. 聚乙烯熱收縮薄膜的生產
包裝用聚乙烯熱收縮薄膜的生產，既可以采用單泡法（直接吹塑，吹塑時只有一個泡管）也可以采用雙泡法（先制得坯膜，坯膜再經過加熱并進行第二次吹脹，生產時有兩個泡管）。其中以單泡法最為簡便，產品的生產成本也最為低廉，且該法可利用生產普通聚乙烯吹塑薄膜的設備略加改進，進行生產，因此工業(yè)化的包裝用聚乙烯熱收縮薄膜產品，毫無例外地均采用吹塑（單泡）法生產。m.wingchufight.com流延膜設備
生產聚乙烯熱收縮薄膜，主要應把握PE樹脂的選擇、薄膜拉伸的工藝控制、溫度及冷卻控制等幾個環(huán)節(jié)。

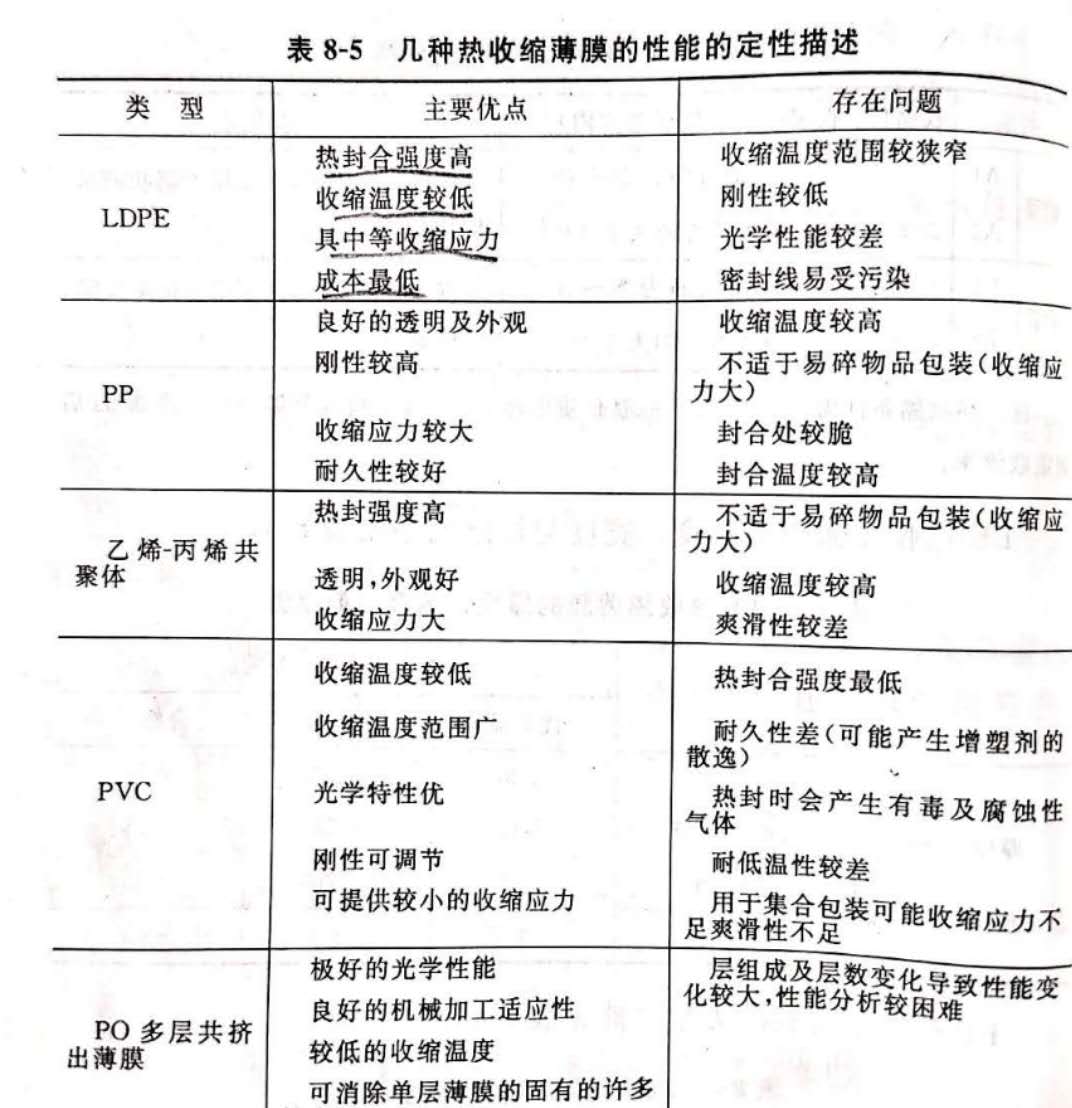

1.原料的選擇
密度較低：PE樹脂有高密度、低密度兩個大類。密度較高的PE分子支鏈較少，分子的規(guī)整性較好，有較好的結晶性，這類PE制得的薄膜機械強度較高，但透明性較差，特別是由它制得的熱收縮薄膜，恒溫收縮曲線的收縮、高溫不敏感區(qū)域狹窄、收縮性能不佳，因此制造聚乙烯熱收縮薄膜時，應選擇密度較低的聚乙烯（一般選用密度在0.920~0.925g/cm3的聚乙烯）。
熔體流動速率低，則分子量較高，分子之間的纏結點多，用于生產熱收縮薄膜時，容易在薄膜中形成、保留強迫彈性變形，從而產生較大的收縮率。因此，制造聚乙烯熱收縮薄膜時，選擇熔體流動速率較低的聚乙烯為好，熱收縮薄膜所用聚乙烯的熔體流動速率一般應不大于5g/10min,最好在1.0g/10min以下。
薄膜的收縮性能與樹脂的分子量分布度有關。一般來講，分子量分布寬者，熱收縮性能較好，因此如有條件，生產熱收縮薄膜時最好選用雙峰類聚乙烯樹脂。m.wingchufight.com流延膜設備
2.生產工藝流程及工藝參數(shù)的影響
（1)聚乙烯熱收縮薄膜的生產工藝與普通的聚乙烯吹塑薄膜的生產工藝基本相同，可表述如下。
PE樹脂
擠出塑化
吹脹、拉伸成型
冷卻
牽引
收卷
聚乙烯熱收縮
薄膜膜卷
（2)生產工藝對聚乙烯熱收縮薄膜收縮性能的影響
要制取高熱收縮性能的聚乙烯熱收縮薄膜，除了聚乙烯原料的選擇之外，生產工藝條件也是十分重要的因素。特別是拉伸倍率（吹脹比及牽伸比）、泡管冷固線的高低，對產品的熱收縮性能具有十分明顯的影響。m.wingchufight.com流延膜設備
①收縮率與拉伸比之間的關系
薄膜內的強迫彈性變形源于生產過程中薄膜內的分子定向，它是聚乙烯熱收縮薄膜獲得熱收縮性能的必要條件，因此牽伸比增大，薄膜的縱向收縮率增加；吹脹比越大，橫向收縮率增加。
南京住野精工機械有限公司有專業(yè)的流延膜生產線，公司主營的流延膜制造生產線有:TPU熱熔膠膜生產線，CPP/CPE流延膜生產線，EVA太陽能封裝膠膜生產線，PE衛(wèi)生透氣膜生產線，PVDF流延膜生產線，PP三維立體薄膜生產線，醫(yī)用血液凈化薄膜生產線，多層共擠阻隔膜生產線，LLDPE纏繞膜生產線等。
公司地址:江蘇省南京市江寧區(qū)秣陵街道開拓路11號
聯(lián)系方式:025 5183 9686/133 9078 0291
